Монолитная фундаментная плита
Современное строительство невозможно представить без надежного и долговечного основания. Монолитный фундамент плита становится популярным выбором в условиях сложных и нестабильных грунтов Московской области. Этот тип фундамента обеспечивает устойчивость и равномерное распределение нагрузок, минимизируя риск трещин и деформаций. К устройству плиты нужно подходить грамотно, так как ошибки чреваты серьезными проблемами.
В этой статье разберем, как устроена монолитная плита под фундамент, в чем ее преимущества, как проводится заливка, и почему стоит доверить работу именно профессионалам.
Что входит в конструкцию фундаментной плиты

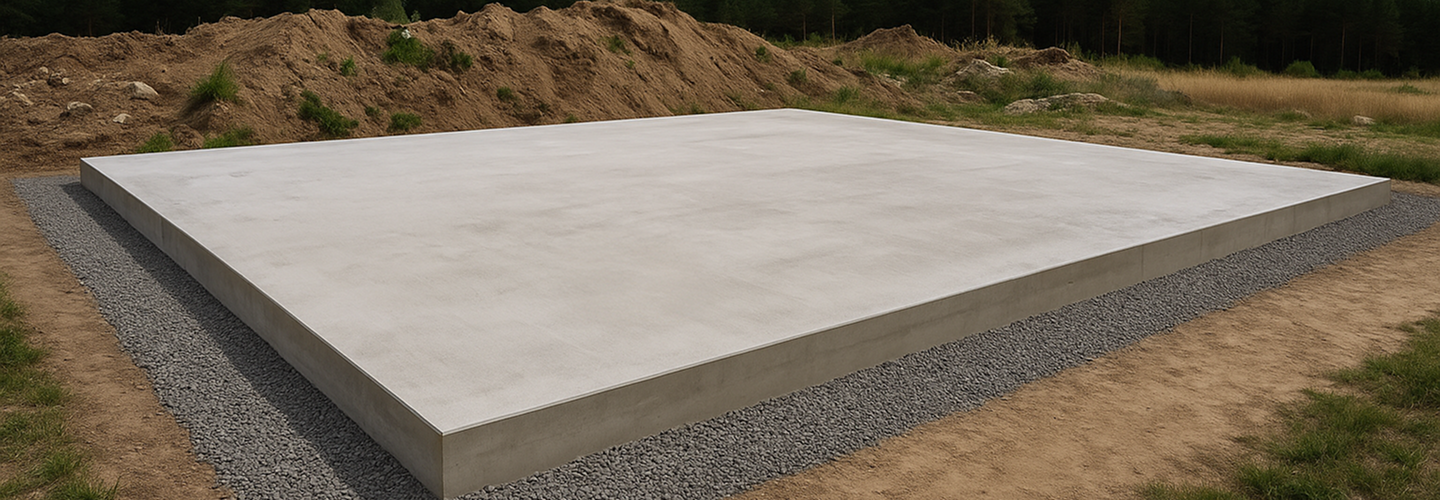

Фундаментная плита — монолитная железобетонная конструкция, равномерно распределяющая вес здания по всей поверхности основания. Такой фундамент особенно эффективен на подвижных, водонасыщенных или пучинистых грунтах.
Устройство фундаментной плиты включает в себя последовательную укладку и монтаж всех предусмотренных конструкцией слоев, среди которых:
1.Подстилающие: песок, щебень, геосинтетические материалы в различных комбинациях, подобранные в соответствии с конкретным проектом и условиями на участке.
2.Технический слой – подбетонка.
3.Изоляция – различные изоляционные материалы (мембрана плантер, оклеечная изоляция, ЭППС и т.п.).
4.Главная часть фундамента - железобетонная плита, которая состоит из арматуры и основного слоя бетона.
Такая схема устройства монолитной плиты под фундамент позволяет эффективно справляться с деформациями почвы.
Как правильно спроектировать плитный фундамент
Проектирование — ключевой этап, который определяет эффективность и долговечность всей конструкции. Неправильный расчет может привести к просадке, трещинам и другим дефектам. При проектировании обязательно учитывают геологические особенности участка, а также планируемую нагрузку на плиту.
Определение типа грунта и размеров фундамента
Обязательно необходимо пригласить на участок специалистов для исследования геологии:
1.тип грунта;
2.его несущая способность;
3.глубина залегания грунтовых вод.
Услуга относительно недорогая, в сравнении с затратами на всю постройку. Без предварительного проектирования не избежать ошибок при устройстве монолитной плиты фундамента, а они повлекут более серьезные расходы.
Важно знать, что есть почвы, на которых нельзя возводить монолитную плиту фундамента. Например, насыпные неуплотненные грунты (особенно на базе строительного мусора), торфяники. То есть монолитные плиты весьма чувствительны к плотности и несущей способности грунта. В таких условиях, как и на глине и суглинках, требуется подготовка.
Минимальная толщина монолитного фундамента зависит от этажности и веса здания:
1.10–15 см — временные постройки.
2.20–30 см — одноэтажные дома из дерева или газобетона.
3.30–40 см — каменные или кирпичные двухэтажные здания.
В целом же фундамент монолитная плита относится к мелкозаглубленным основаниям. Его нельзя заглублять, он должен уходить в грунт не более чем на 10 см.
Расчет нагрузок
На этапе проектирования фундамента железобетонная плита обязательно проводится расчет всех нагрузок:
1.постоянные — вес конструктивных элементов здания;
2.временные — снег, ветер, мебель, жильцы;
3.с учетом коэффициента надежности (1,2–1,3) рассчитывается удельное давление на почву: для дома площадью 100 м² с нагрузкой 250 кг/м² давление составит 25 т.
Если допустимое давление на грунт превышено, необходимо увеличить площадь, занимаемую плитным фундаментом, или изменить конструкцию.
Подготовка участка к строительству
Правильная подготовка участка — основа успешной стройки. Важно не только расчистить территорию, но и создать все условия для устройства плитного фундамента:
1.Подготовка рельефа – под монолитную плиту фундамента изымается материковый грунт. Основание должно быть одинаковым. Нельзя с одной стороны изъять грунт, а с другой им же отсыпать. Это повлечет неравномерное проседание, и плита потрескается. Поэтому плиту не используют на склонах.
2.Подготовка основания под плитный фундамент – это земляные работы по выравниванию и обустройству основания.
3.Инженерная подготовка – подразумевает подведение необходимых коммуникаций (вода, канализация и пр.) или закладных под них, а также обустройство дренажа и ливневки.
Разметка и земляные работы

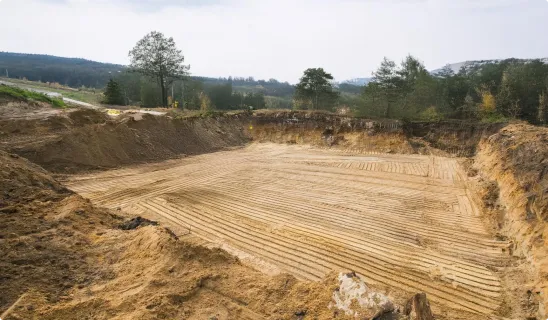

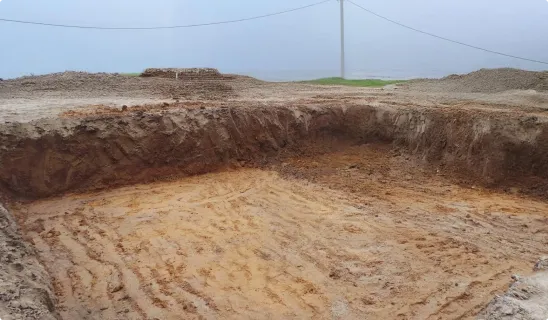

На этом этапе строительства фундамента монолитная плита выполняется разметка с запасом 10–15 см от габаритов дома. Выкапывается котлован, по периметру которого будет устроена опалубка. Дно выравнивается вручную и трамбуется. Важно, чтобы дно было равномерно уплотнено. Это позволит избежать неравномерных просадок.
На участках с грунтом с низкой несущей способностью возможно изъятие почв с целью устройства прочного несущего слоя. Например, на участке с торфом изымается весь мягкий грунт. Далее засыпается песок, слои которого прокладываются геотекстилем. Поверх этой подготовленной основы обустраивают подстилающие слои и монолитную плиту. В таких условиях этот вариант – единственно возможное решение, хоть и затратное. Именно поэтому так важно грамотно подойти к выбору участка.
Создание дренажа и подушки
Тип фундамента монолитная плита в дренаже не нуждается, в отличии от подушки под ним. Это же относится и к ливневке. Эти инженерные системы нужно предусмотреть заранее, чтобы подстилающие слои не были размыты водой, что может привести к неравномерной просадке монолитного фундамента и трещинам.
При близком залегании грунтовых вод и на глинистых почвах котлован вместе с песком и щебнем представляет собой настоящий бассейн. Поэтому, чтобы избежать его обводнения, обустраивают дренажную систему. Она будет отводить воду и защищать подстилающие слои от всех неприятностей, с ней связанных.

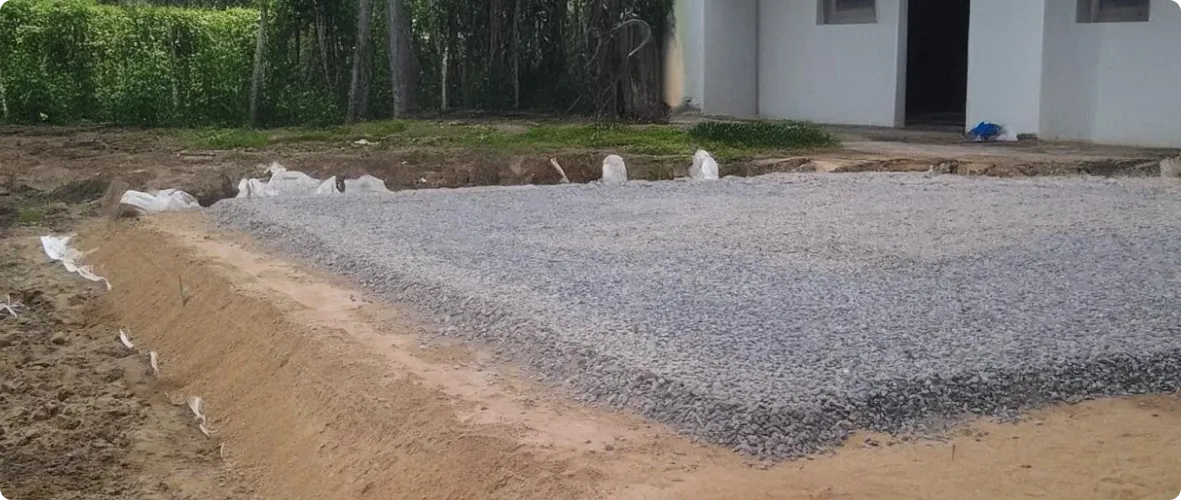

На дно выстилают геотекстиль и насыпают песчаную подушку с выравниванием и уплотнением. На нее засыпают слой щебня. Все трамбуется виброплитой, тщательно выравнивая по маякам.
Гидроизоляция и утепление

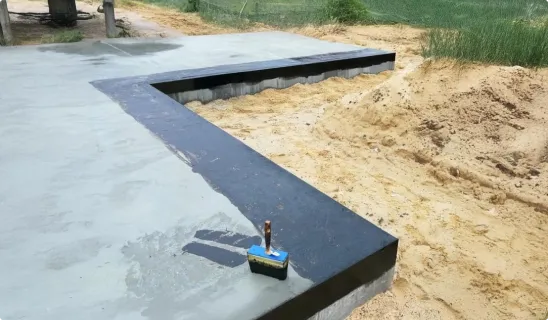

Монолитная плита нуждается в гидроизоляции. Чтобы эту изоляцию впоследствии не повредить при вязке арматуры и других работах, нужно обустроить так называемую подбетонку. Это специальный технологический слой бетона, который позволяет получить ровное и прочное основание. По нему можно перемещаться и не бояться повредить мембрану или оклеечную гидроизоляцию. Толщина этого слоя составляет 10-15 см. На подбетонку укладывают выбранную гидроизоляцию, а сверху заливают бетонную стяжку в качестве верхнего защитного слоя.

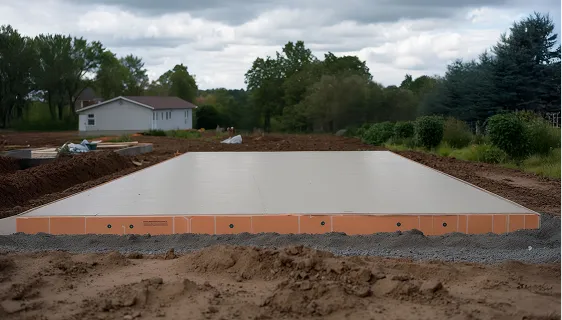

Плиту можно утеплить. При этом для устройства фундамента под дом всегда используют теплоизоляцию. Для этого подходит экструдированный пенополистирол фундаментного назначения. В таком случае гидроизоляцию устраивать не требуется, так как этот материал эффективно выполняет эту функцию, не нуждаясь при этом в защитном бетонном слое.
Монтаж и армирование
Этапы строительства монолитной плиты — это не просто заливка бетона, а целая инженерная система, требующая точности и соблюдения технологии. Все работы осуществляются строго на основании проекта.
Опалубка устанавливается по внешнему периметру будущего здания. Конструкция должна быть прочной, выдерживать давление бетонной смеси, не деформироваться. Обычно для этой цели используют обрезные доски.
Монтаж арматуры

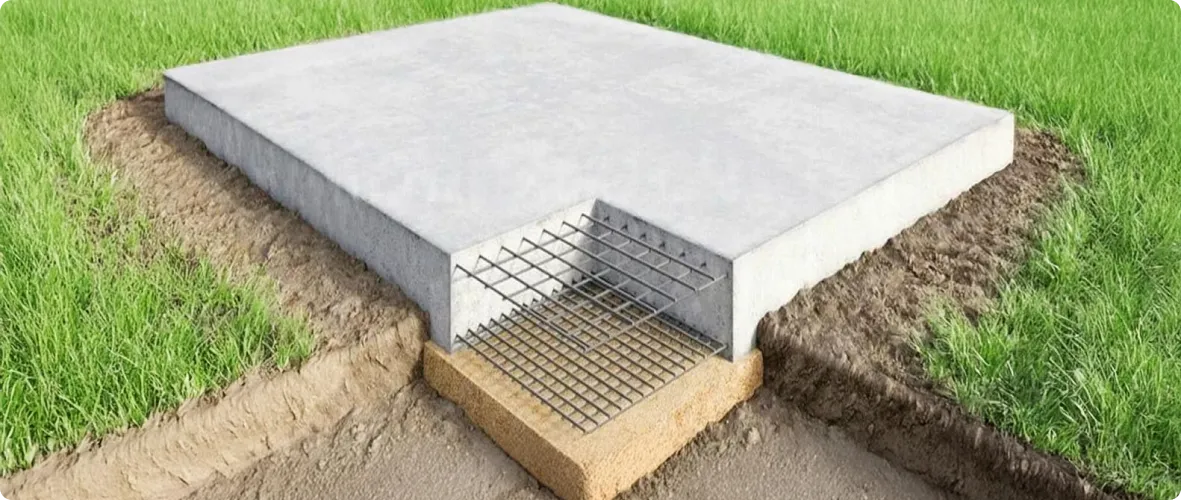

Армирующий каркас — главный элемент несущей конструкции. Его также просчитывает проектировщик. Именно он подбирает оптимальный диаметр арматуры и способ армирования. Обычно используют арматуру диаметром 10–14 мм, на укладывается в два слоя, с шагом 200–300 мм. Обязательно соблюдают защитные зазоры 30–50 мм от края бетона. Устанавливают «лягушки» и фиксаторы. Благодаря двум слоям, уложенным перпендикулярно, плита выдерживает изгибающие и продавливающие нагрузки.
Бетонирование и уход за плитой
Заливку монолитной плиты проводят за один день. Необходимо использовать товарный бетон заводского производства и только от проверенного поставщика. При выборе бетона руководствуются не столько маркой, сколько классом бетона. Лучше брать на 1 класс выше рекомендованного в проекте. Если в проекте предусмотрено использование класса бетона B20, то нужно взять бетон B22,5. Таким образом, вы перестрахуетесь и гарантировано получите прочное основание.
Заливка бетона и выдержка

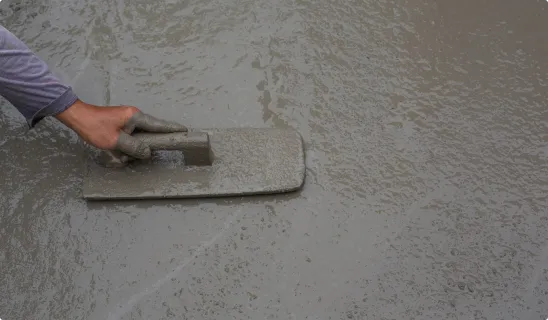

Технология принятия и заливки бетона должна быть четко соблюдена. Для удаления воздуха используют строительный вибратор. Поверхность выравнивают правилом и накрывают пленкой. В дальнейшем его нужно будет периодически смачивать.
Бетон выдерживают до набора 70% прочности. Срок выдержки зависит от температуры окружающей среды. Летом это может быть 2 недели, а в холодное время года до 2 месяцев. Есть специальные таблицы набора прочности, на которые можно ориентироваться.
Рекомендуем проверить набранную плитой прочность при помощи склерометра, чтобы быть уверенным, что фундаментная монолитная база готова. Прибор можно взять в аренду или приобрести.
Виталий
Главный инженер
Стаж более 10 лет
Преимущества и слабые стороны монолитной плиты
Фундамент плита – это одно из самых простых в возведении и расчетах оснований. Технология понятна и не отличается сложностью в освоении. К плюсам относятся:
1.равномерное распределение нагрузки;
2.дешевизна в силу мелкого заглубления – для заливки фундаментной плиты потребуется меньше материалов, чем на заглубленные ленточные фундаменты;
3.возможность прокладки коммуникаций внутри конструкции.
К недостаткам можно отнести:
1.восприимчивость к основаниям, особенно насыпным;
2.невозможность обустройства подвала под плитой.
Варианты и области применения плитного фундамента
Фундамент плита – это универсальный вариант. На нем можно построить любое сооружение: каркасное, кирпичное, газобетонное, бревенчатое. Плиту используют для:
1.жилых домов;
2.гаражей;
3.бань.
Конкуренцию плите может составить фундамент из железобетонных свай. Он обходится дешевле, но не подходит для кладки газобетона и кирпича.
Можно модифицировать плиту. То есть фундамент может быть:
1.простой плитный;
2.плитный с дополнениями (ростверки, выступы, ребра жесткости и пр.).
УШП: миф и реальность
Отдельно выделяется утепленная шведская плита (УШП), как частный случай монолитной плиты. УШП разработана шведскими инженерами с целью минимизации затрат. В условиях России этот вариант фундамента реализовать сложно, и обойдется он очень дорого. Лишь единичные специалисты могут выполнить его заливку в полном соответствии с технологией.
В ходе заливки монолитной плиты под фундамент типа УШП требуется буквально ювелирная точность. Часто возникают проблемы. Например, повреждение коммуникаций, в частности, «теплого пола» с последующими протечками. В большинстве случаев в России делают фундамент плиту, называя его УШП. Это лишь рекламная уловка, а не точная технология.
Надежность строения начинается с основания
От качества фундамента зависит прочность и долговечность всего строения. Ошибки чреваты проблемами вплоть до разрушения дома. Поэтому лучший фундамент — тот, который построен профессионалами.
Компания Землечист, обладая многолетним опытом строительства под ключ и глубоким пониманием технологий, успешно реализует проекты любой сложности, включая устройство плитного фундамента для домов, бань, гаражей и других построек. Если вам нужно выполнить заливку монолитной плиты, свяжитесь с нашими специалистами. Мы выполним работы в точном соответствии с проектом.
